レンズ分解修理:ペンタックスタクマーSUPER TAKUMAR 105mm/F2.8編

分解清掃初挑戦のPENTAXタクマー50mm/F1.4は途中撤退になりました。
さて、中望遠のST105mmで再挑戦です。
レンズが大きい分、作業しやすいかも。


今回のお題。
今までこのカビレンズで撮ってきたんです~。
この程度のカビは実際には写りには影響してない気がしますが、
綺麗にしてみましょう。


今回の道具。
直接的には100円ショップのセイミツドライバーセットの
2mmのマイナスドライバー1本とイス足すべり止めのオープナーだけ、メガネ拭きででカビとり終了でした。

やっぱり上等な精密ドライバーを買ってくることにします。
ドライバーを帯磁させる磁石もあったほうがよさそうです。
--------------------------------------------------------
approximateさん Takumar 2.8/105mm編
 全面的にこちらの手順に沿っております。とても参考になりました。
--------------------------------------------------------
作業概要
・銘板はずし(イス脚すべり止めで反時計まわりに緩める。)
 ↓
・フィルター枠はずし(2.0mmマイナスドライバーでビス3本緩める)
 ↓
・鏡胴本体とレンズ絞りユニットの分離
     (2.0mmマイナスドライバーでビス3本緩める→ユニットをまっすぐに引き抜く)
 ↓
・絞りユニットとレンズ後群の分離(指で回すとはずれた)
 ↓
・後玉レンズの掃除
 ↓
・絞りユニットとレンズ前群の分離(指で回すとはずれた)
 ↓
・前玉レンズの掃除
 ↓
・組戻し

たしかに、磁力化された精密ドライバーなど、
上等な工具を持てば、1時間で終わる作業でした。
--------------------------------------------------------





0.
レンズ銘板をはずすと、ST105mmでは6本のビスがみえました。
フィルター枠を固定する3本とレンズユニット群を鏡銅に固定する
ワッシャー付きの3本です。
まずフィルター枠を固定する3本からはずします。
このレンズはまだ分解されていないようで、ビスが糊付けされていました。
この段階でビス外しに悩んで、また半日。

何度かのトライの末、ビスに対してマイナスドライバーを回すのではなく、
しっかりと押しつけのが7割、その手応えを感じたら3割の力で
回す、という感じで慎重に力をかけてみたら、綺麗にまわり出しました。
ここが今回の一番の難関でしたね。


1.
はずれたフィルター枠固定ビスと、また緩めていないユニット群
固定ビス。



2.
フィルター枠がはずれました。


3.
ヘリコイドを最短撮影距離にするとビスがせり上がって
作業がしやすくなります。


4.
前回50mmで敗退した地点です。
ユニット群と鏡銅の外し方がわからず、少し悩む。
ネジっているうちにゆるんできました。
まっすぐに抜き取ることができました。


5.
鏡銅は素通しのガランドウに。絞りピン連動のバネがあるだけです。



6.
すっぽり抜けたレンズユニット。
まっすぐにのびている棒が絞り開閉ピン。
このピンと鏡銅のレバーが連結してします。

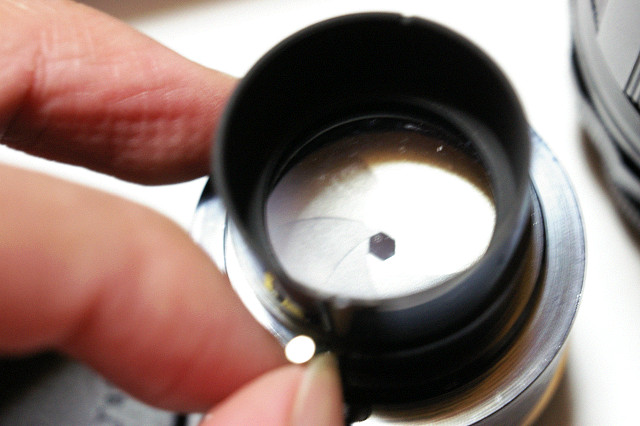

7.
指で触ると絞りが開閉します。
絞りが粘った時は、ここにベンジンで洗浄したり、
鉛筆の粉を撒くようです。



8.
後玉群をさわっていると、ネジではまっているだけとわかり、
すぐにネジが回りだしました。



9.
後玉分離。
後玉の汚れがわりますね。


10.
問題のカビは後玉にありました。
シリコンクロスのメガネ拭きでふくと簡単にとれました。
多少のシミはありますが、今回はこの程度のクリーニングにします。
いずれ無水エタノールでもっと綺麗にしましょう。



11.
絞りをまじまじと観察。



12.
前玉の外しかたもちょっと悩みました。
最初は固かったですが、後玉同様、回すとゆるみ始めました。



13.
後玉群、絞りユニット、前玉群。見事に三分割できました。



14.


15.
前玉も拭いてあげます。
レンズの一枚一枚を拭くためには、これをさらにばらす必要が
あります。カニ目はこの時に必要かもしれません。



16.
16の鏡銅側絞り伝達レバーの切り欠けに、17のユニット群の絞り棒が
きちんとはまるように組戻します。


17.


18.
細かいネジをちゃんと戻すときには、ドライバーにボンドをつけて
ネジをつまむ、という裏技をつかったら、手際よくネジをつけられました。
帯磁されたドライバー使えばもっと楽でしょう。
ともあれ銘板をつけて復旧です。


19.
多少の拭きムラはありますが、カビはなくなりました。
慣れてみれば、タクマーレンズのカビ拭きは1時間かからないでしょうね。

ピンセットなども小道具も大事ですが、
バラシ自体はマイナスドライバー一本でできたようなものです。

レンズが組み立てやすいように合理的に設計されたことが
よくわかります。さすが世界を席巻したレンズです。




こまめに寄って、しっかり記録を残してくれたフレクトゴンも
重要なレンズ分解清掃修理チームの一員です。
by Pentax istDS2 + CZJ Flektogon 35mm/F2.4


いろいろな皆さんのレンズ分解清掃案内のおかげで、
カビレンズを綺麗にすることができました。感謝、感謝です。
ありがとうございました~
